Geodatensatz
Portal |
Editor |
|---|---|
|
|
Die Objektklasse Geodatensatz dient der Beschreibung von Daten mit direktem oder indirektem Raumbezug (digital oder analog).
Beispiele: GIS-Daten, analoge Karten oder Kartenwerke
Die Metadaten werden nach der ISO-Norm 19115 „Geographic Information – Metadata“ erfasst.
Wichtig
Neben den Allgemeinen Metadaten, wie sie auch in den anderen Objektklassen unter** Erfassung von Objekten **beschrieben sind, kommen in der Objektkasse Geodatensatz folgende Metadaten dazu.
Erfassung
Abschnitt Allgemeines
Checkbox INSPIRE-relevant
Wenn diese Checkbox aktiviert ist, werden die Metadaten an das INSPIRE Geoportal der EU (https://inspire-geoportal.ec.europa.eu/) weitergeleitet und veröffentlicht. Die Daten und die Metadaten unterliegen in dem Fall der INSPIRE-Richtlinie.
Abb.: Checkbox INSPIRE-relevant
Checkbox AdV kompatibel
Abb.: Checkbox AdV kompatibel
Bei der Aktivierung der Checkbox „AdV kompatibel“ werden die Anforderungen des AdV-Metadatenprofils umgesetzt (z.B. Automatisiertes Setzen des Schlüsselwortes „AdVMIS“ in der Datenbank).
Checkbox Open Data
Abb.: Checkbox Open Data
Die Checkbox Open Data ist unter Erfassung von Objekten im Abschnitt Allgemeines beschrieben, da sie auf mehrere Metadatentypen zutrifft.
Abschnitt Verschlagwortung
ISO-Themenkategorie

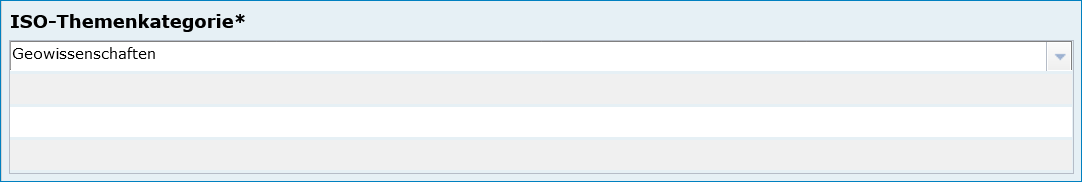

Abb.: Auswahlfeld ISO Themenkategorie
Auswahlliste - ISO 19115 Themenkategorien
Hinweis
Der Inhalt der Themen-Auswahlliste stammt aus der ISO 19115 und kann nicht erweitert werden.
Dieses Feld verlangt die Angabe der Hauptthemen, welche die Metadaten beschreiben. Die Auswahl erfolgt über die vorgegebene Auswahlliste.
Für INSPIRE-konforme Metadaten über Daten ist die Angabe einer ISO-Themenkategorie notwendig. Um eine korrekte inhaltliche Zuordnung von INSPIRE-Themen zu ISO-Themenkategorien zu gewährleisten und es dem Erfasser möglichst einfach zu machen, übernimmt die InGrid Software die Zuordnung. Bei Auswahl eines INSPIRE Themas wird die entsprechende ISO-Kategorie automatisch hinzugefügt. Der Nutzer wird per Tooltip über den Automatismus informiert.
Beispiel: Wird das INSPIRE-Thema „Adressen“ ausgewählt, so wird automatisch die passende ISO-Themenkategorie „Ortsangaben“ hinzugefügt.
Wird versucht eine ISO-Kategorie zu löschen, die an ein INSPIRE-Thema geknüpft ist, so wird dies verhindert und der Nutzer über einen Tooltip darüber informiert.
Umgekehrt gilt der Automatismus nicht: Beim Hinzufügen einer ISO Kategorie wird kein INSPIRE Thema gesetzt.
Optionale Schlagworte
Die Erfassung von Freien bzw. Optionalen Schlagworten ist unter Erfassung von Objekten Abschnitt Verschlagwortung beschrieben.
Abschnitt Fachbezug
Fachliche Grundlage
Abb.: Eingabefeld Fachliche Grundlage
Im Feld „fachliche Grundlage“ sollte auf Dokumente verwiesen werden, die Grundlage der fachlichen Inhalte der Karte oder Datensammlung sind. Außerdem können Regeln für die Erfassung (Geo-Information) bzw. Darstellung (Karte) angegeben werden. Dieses Dokument kann eine Erläuterung der gesetzlichen Grundlagen darstellen, jedoch auch selbständigen Charakters sein. Möglich ist eine Eintragung in Textform, indem die Karteikarte „Text“ ausgewählt wird. Außerdem ist es möglich, durch Auswahl der Registerkarte „Verweise“, ein Verweis zu einem anderen Objekt im aktuellen Katalog herzustellen.
Identifikator der Datenquelle
Abb.: Option Erzeuge ID
Abb.: generierte ID aus dem InGrid Editor
Hier muss ein eindeutiger Name (Identifikator) für die im Geodatensatz beschriebene Datenquelle (z.B. eine Karte) vergeben/eingetragen werden. Der Identifikator soll aus einem Namensraum (=codespace), sowie einem Code bestehen. (INSPIRE-Pflichtfeld). Wenn der Identifikator keinen Namensraum enthält, so wird dem Identifikator bei der Abgabe der Metadaten derjenige Wert vorangestellt, welcher im Bereich Katalogverwaltung/Katalogeinstellungen unter „Namensraum des Katalogs“ eingetragen ist. Der Identifikator kann von Hand eingetragen werden oder mit Hilfe des Buttons „Erzeuge ID“. Bei der automatischen Erzeugung wird eine UUID als Identifikator in dieses Feld eingetragen. Da diese UUID keinen Namespace enthält, wird bei dieser Variante immer der Namensraum aus der Katalogverwaltung hinzugefügt.
Beispiele:
Abb.: Portalansicht ID aus MetaVer
Abb.: Portalansicht ID aus der GDI-DE Registry
Datensatz/Datenserie

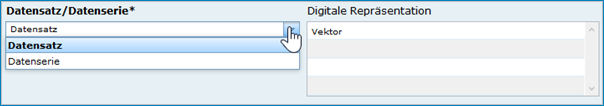

Abb.: Auswahlfeld Datensatz / Datenserie
Bei Daten dieser Klasse ist zwischen einem „Datensatz“ und einer „Datenserie“ zu unterscheiden. Katalogintern ist stets der Datensatz vorausgewählt.
Datensatz
Als Datensatz wird eine in sich abgeschlossene Sammlung von Geodaten (Daten mit Raumbezug) bezeichnet, z.B. ein digitaler Bestand zu einem bestimmten fachlichen Thema.
Beispiel: Stadtplanwerk, bestehend aus 8 Einzelblättern: Das Stadtplanwerk als solches ist eine Datenserie. Jedes einzelne der 8 Blätter hingegen kann als Datensatz beschrieben werden.
Datenserie
Eine Datenserie stellt eine Folge oder Gruppierung von gleichartigen Datenbeständen dar, die sich z.B. im abgedeckten räumlichen Bereich oder in der zeitlichen Aussage zum Gültigkeitszeitraum unterscheiden.
Beispiel:
Komplexe Darstellung der städtischen Verwaltungsstruktur aus unterschiedlichen dargestellten Grenzen: Es werden die Grenzen der Müllabfuhrbezirke, die Grenzen der Wahlbezirke, der Stadteile, der Schuleinzugsgebiete usw. inhaltlich gezeigt. Alle diese Grenzen für sich genommen könnten als Datensatz beschrieben werden. Die komplexe aufbereitete Darstellung, die diese unterschiedlichen Grenzen vereint, also der Geodatensatz „Komplexe Darstellung der städtischen Verwaltungsstruktur“ an sich, wäre in diesem Falle jedoch eine Datenserie.
Digitale Repräsentation
Abb.: Auswahlfeld Digitale Repräsentation
Angabe der Methode, räumliche Daten zu präsentieren. Die Auswahl erfolgt über eine vorgegebene Liste.
Auswahlliste: Raster, Gitter, Stereomodell, Text, Tabelle, TIN, Vektor, Video
Vektorformat

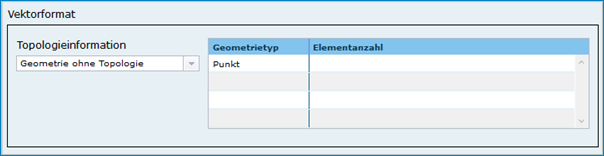

Abb.: Feld Vektorformat
Hinweis
Dieses Feld ist nur aktiv nach Auswahl von „Vektor“ im Feld „Digitale Repräsentation“.
Es können hier Topologie Informationen, Geometrietyp (Angabe der geometrischen Objekte, zur Beschreibung der geometrischen Lage) und Elementanzahl (Angaben der Anzahl der Punkt- oder Vektortypelemente) angegeben werden.
Auswahlliste Topologieinformation: 3D-Oberfläche, Flächen, Flächen flächendeckend, Geometrie ohne Topologie, geschlossene Linien eben, geschlossene Linien flächendeckend, Körper, Linien, topologisches Gebilde ohne geometrischen Raum
Erstellungsmaßstab

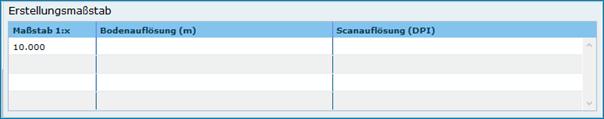

Abb.: Feld Erstellungsmaßstab
- Angabe des Erstellungsmaßstabes, der sich auf die erstellte Karte und/oder Digitalisiergrundlage bei Geodaten bezieht.
Maßstab 1:x: Maßstab der Karte, z.B. 1:12
Bodenauflösung (m): Einheit geteilt durch Auflösung multipliziert mit dem Maßstab (Angabe in Meter, Fließkommazahl)
Scanauflösung (DPI): Auflösung z.B. einer eingescannten Karte, z.B. 120dpi (Angabe in dpi, Integerzahl)
Beispiel: Bodenauflösung: Auflösungseinheit in Linien/cm; Einheit: z.B. 1 cm geteilt durch 400 Linien multipliziert mit dem Maßstab 1:25.000 ergibt 62,5 cm als Bodenauflösung
Symbolkatalog

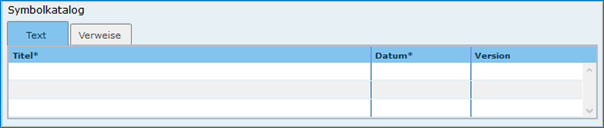

Abb.: Feld Symbolkatalog
Für die Präsentation genormter Objekte und Sachverhalte können für die Nutzer der Daten zur Herstellung von Karten abgestimmte Symbole vorgegeben werden. Die Angabe eines oder mehrerer analoger oder digitaler Symbolpaletten mit zugehörigem Datum (Pflichteintrag) und Version (Optional) ist hier möglich.
Beispiel: Planzeichenverordnung, Datum 01.01.1998, Version 1.0
Schlüsselkatalog

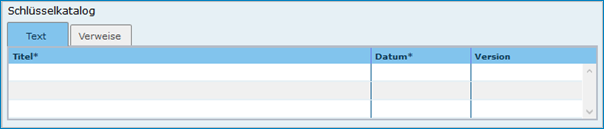

Abb.: Feld Schlüsselkatalog
An dieser Stelle besteht die Möglichkeit, den Daten zugrunde liegende Klassifizierungs-schlüssel zu benennen. Dabei ist die Eingabe mehrerer Kataloge mit zugehörigem Datum (Pflichteintrag) und Version (Optional) möglich.
Beispiel: Biotoptypenschlüssel, Datum 01.01.2016, Version 2.0
Hinweis
Das Feld Schüsselkatalog wird zum Pflichtfeld, wenn in der Tabelle Sachdaten/Attributinformationen ein Eintrag vorgenommen wurde.
Um die Verpflichtung wieder zu entfernen, muss die beschriebene Zeile in der Tabelle „Sachdaten“ komplett gelöscht werden (Zeile markieren, rechte Maustaste – Kontextmenü „Zeile löschen“). Es reicht nicht aus, einfach den Text in der Zelle zu löschen.
Angabe der mit der Geo-Information/Karte verbundenen Sachdaten. Bei Bedarf kann hier eine Auflistung der Attribute des Datenbestandes erfolgen. Die hauptsächliche Nutzung dieses Feldes ist für digitale Geo-Informationen vorgesehen.
Beispiel: Baumkartei
Hinweis
Mit einem Eintrag unter Sachdaten/Attributinformation wird die Tabelle Schlüsselkatalog zum Pflichtfeld. Bitte geben Sie dort den Schlüsselkatalog an, welcher das eingetragene Attribut verzeichnet.
Sachdaten/Attributinformation
Abb.: Feld Sachdaten/Attributinformation
Angabe der mit der Geo-Information/Karte verbundenen Sachdaten. Bei Bedarf kann hier eine Auflistung der Attribute des Datenbestandes erfolgen. Die hauptsächliche Nutzung dieses Feldes ist für digitale Geo-Informationen vorgesehen.
Achtung: Mit einem Eintrag unter Sachdaten/Attributinformation wird die Tabelle Schlüsselkatalog zum Pflichtfeld. Bitte geben Sie dort den Schlüsselkatalog an, welcher das eingetragene Attribut verzeichnet.
Beispiel: Baumkataster
Darstellender Dienst
Abb.: Feld Darstellender Dienst
Datenkopplung im Geodatendienst
Werden die beschriebenen Daten durch einen Webdienst (z.B. OGC Web-Mapping-Service (WMS)) im Internet bereitgestellt, dann sollte auf diesen Dienst, welcher als eigenes Objekt des Typs „Geodatendienst“ beschrieben ist, verwiesen werden (siehe Daten-Dienste-Kopplung).
Georeferenzierte Daten, die Basisdaten eines OGC Web-Dienstes sind, können über dieses Feld einen Verweis auf einen beschriebenen OGC Web-Dienst erhalten. Diese Geodaten sind in der Regel eng mit dem Dienst verknüpft („tightly coupled“) und über den verknüpften OGC Web Service direkt erreichbar.
Werden beispielsweise die fachlichen Inhalte eines WMS-Dienstes beschrieben, sollte an dieser Stelle unbedingt ein Verweis zu dem WMS-Dienst vorgenommen werden. Durch diese Verknüpfung kann sich der Nutzer die Daten direkt in der Kartenkomponente des MDK über den WMS-Dienst anzeigen lassen (siehe Daten-Dienste-Kopplung).
Zum Eintragen eines gekoppelten Dienstes kann nun unterhalb der Tabelle „Darstellender Dienst“ auf den Button „Gekoppelten Dienst auswählen“ geklickt werden.

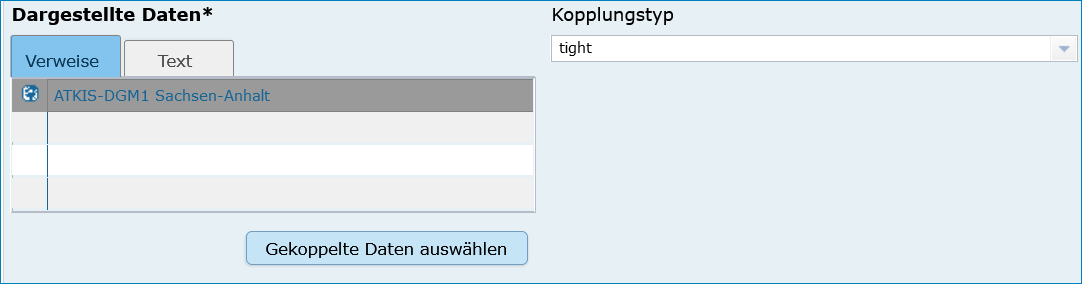

Abb.: Eintrag im Geodatendienst - Verweis auf Datensatz: „ATKIS-DGM1 Sachsen-Anhalt“
In dem daraufhin erscheinenden Dialog muss aus dem Hierarchiebaum der Dienst ausgewählt werden, mit dem die Daten gekoppelt werden sollen. Es können nur Objekte des Typs „Geodatendienst“ selektiert werden. Mit einem Klick auf den Button „Zuweisen“ wechselt der Editor automatisch zu diesem Geodatendienst-Objekt.

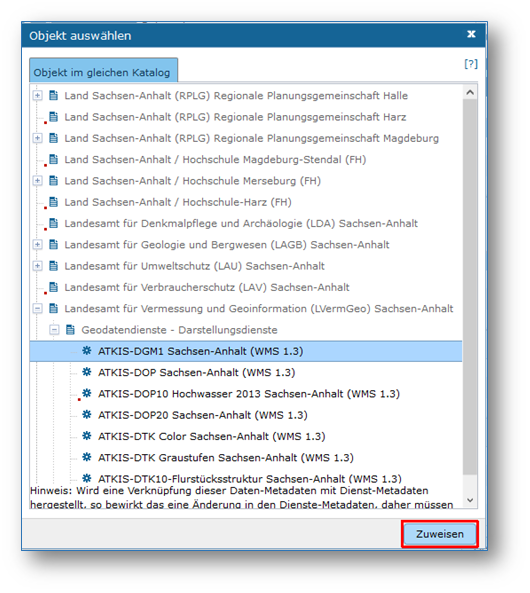

Abb.: Hierarchiebaum - Dienst auswählen
Es öffnet sich daraufhin ein neues Fenster mit der Information, dass man zu dem ausgewählten Dienst weitergeleitet worden ist.
Abb.: Medung - Verweis im Dienst angelegt
Es wurde außerdem der Verweis zu den eigentlichen Daten im Dienste-Objekt eingetragen.
Durch ein „Zwischenspeichern“ wird die Kopplung zwischen den Daten und dem Dienst übernommen, in dem automatisch beide Metadatenobjekte (Daten und Dienst) gespeichert werden.
Sowohl im Metadatenobjekt der Daten als auch im Objekt des Dienstes ist nun die Kopplung eingetragen.

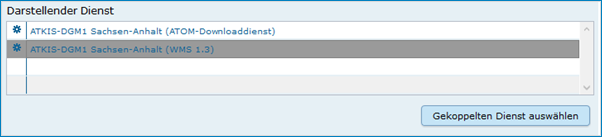

Abb.: Eintrag im Geodatensatz - Verweis auf Geodatendienst: „ATKIS-DGM1 Sachsen-Anhalt (ATOM-Downloaddienst)“, Verweis auf Geodatendienst: „ATKIS-DGM1 Sachsen-Anhalt (WMS 1.3)“
Abb.: Um eine Daten-Kopplung wieder zu entfernen, muss diese im Dienste-Objekt gelöscht werden.
Datengrundlage

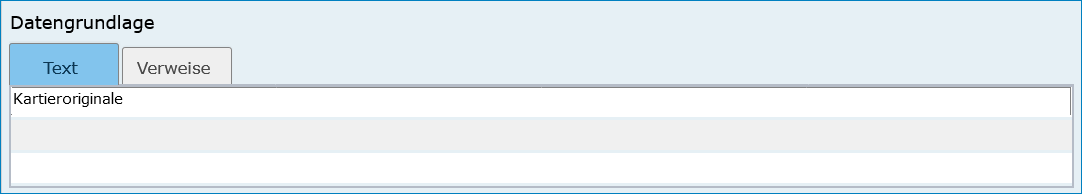

Abb.: Feld Datengrundlage - Beispiel: „Kartieroriginale der Pflanzenerfassung“
Angabe der Unterlagen (Luftbilder, Karten, Datensammlungen), die bei der Erstellung der Karte oder der Geo-Information (des digitalen Datenbestandes) Verwendung finden. Der Eintrag kann in Textform erfolgen, indem die Karteikarte „Text“ ausgewählt wird. Außerdem kann durch Auswahl der Registerkarte „Verweise“ ein Verweis zu einem anderen Objekt im aktuellen Katalog erstellt werden.
Herstellungsprozess

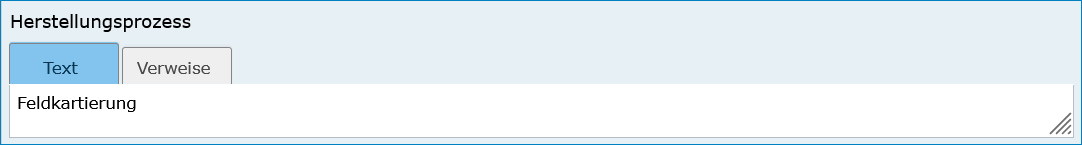

Abb.: Feld Herstellungsprozess - Beispiel: Feldkartierung
Angabe der Methode, die zur Erstellung des Datenobjektes geführt hat. Der Eintrag kann in Textform erfolgen, indem die Registerkarte „Text“ ausgewählt wird. Außerdem kann durch Auswahl der Registerkarte „Verweise“ ein Verweis erstellt werden.
Abschnitt Datenqualität
Der Abschnitt Datenqualität wird nur angezeigt, dieser in der Katalogverwaltung aktiviert wurde.
Hinweis: Die Abschnitte Raumbezugsystem, Zeitbezug, Zusatzinformation, Verfügbarkeit und Verweise sind ausführlich unter Erfassung von Objekten beschrieben, da sie auf mehrere Metadatentypen zutreffen.
Abschnitt Zusatzinformation
Zeichensatz des Datensatzes
Abb.: Feld Zeichensatz des Datensatzes
Angaben zu dem im beschriebenen Datensatz benutzten Zeichensatz z.B. UTF-8.
Konformität

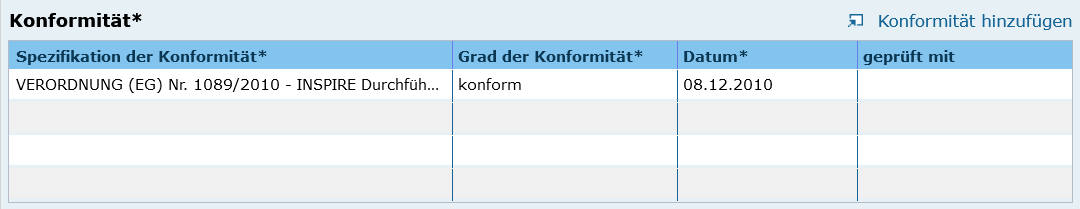

Abb.: Feld Konformität
Hier muss angegeben werden, zu welcher Durchführungsbestimmung der INSPIRE-Richtlinie bzw. zu welcher anderweitigen Spezifikation die beschriebenen Daten konform sind. (INSPIRE-Pflichtfeld)
Dieses Feld wird bei der Auswahl der „INSPIRE-Themen“ oder der „Art des Dienstes“ automatisch befüllt. Es muss dann nur der Grad der Konformität manuell eingetragen werden.
Beschreibung unter der Option INSPIRE-relevant.
